Электрика в квартире: как не переделывать через три года

Когда электрик приходит на объект после «самостоятельного ремонта», картина обычно одна и та же: автоматы подобраны по мощности прибора, а не по сечению кабеля, одно УЗО на всю квартиру, а вводной провод — тот же, что в хрущёвке полвека назад. Снаружи всё аккуратно, обои поклеены, розетки белые. Но через два-три года изоляция начинает деградировать, и проблема вскрывается уже за штукатуркой. Именно поэтому электрику стоит планировать один раз — и правильно.

Эта статья не про то, как самому всё смонтировать. Она про то, как понять схему, которую предлагает электрик, проверить её до начала работ и не переплатить за переделку после.

Почему деление на группы — это не прихоть, а логика защиты

Каждая линия в современной квартире идёт от щитка отдельным кабелем и защищается собственным аппаратом. Смысл в том, что неисправность в одной цепи не затрагивает остальные. Перегорел утюг в спальне — освещение в коридоре продолжает работать. Произошла утечка тока в ванной — срабатывает только устройство защитного отключения на эту линию, а холодильник и роутер остаются под напряжением.

Первое правило при делении на группы — освещение и розетки всегда разводят по отдельным цепям. Это не рекомендация, а здравый смысл: если выбьет автомат от перегрузки в розеточной группе, свет должен оставаться. Второе правило — мощные потребители с нагрузкой свыше 2–3 кВт получают собственную выделенную линию. Варочная панель, духовой шкаф, стиральная и посудомоечная машины, кондиционер — каждый прибор со своим кабелем до щитка. Ванная комната выделяется в отдельную группу с обязательным устройством защитного отключения — это требование ПУЭ, а не пожелание.

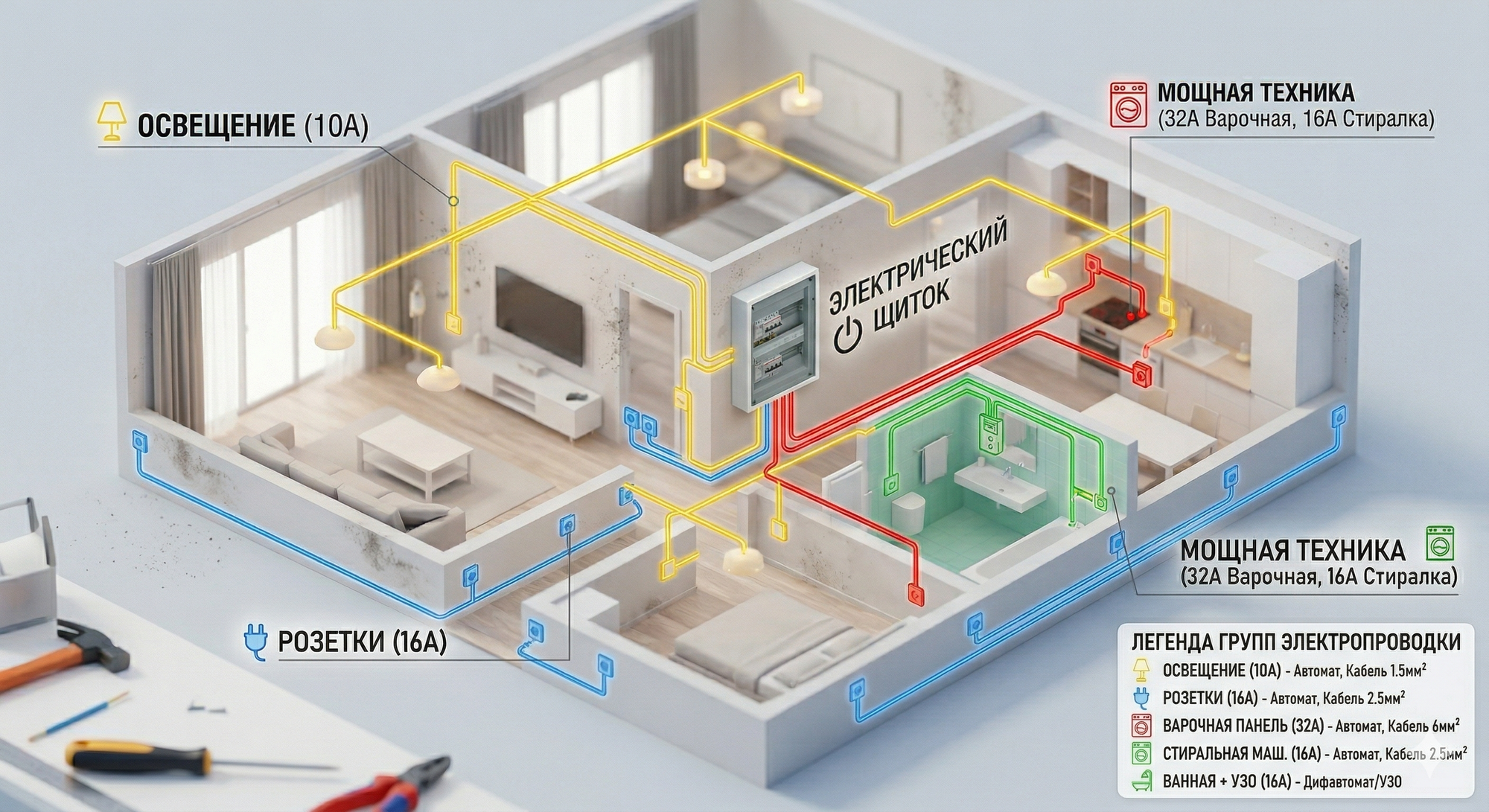

На практике для стандартной двухкомнатной квартиры получается от 10 до 12 независимых линий. Для однокомнатной — 7–8, для трёхкомнатной с двумя санузлами, тёплым полом и парой кондиционеров — 14–18. Щиток под такое количество групп берут не менее чем на 36 модулей: три ряда с запасом под будущие нужды.

Заземление и система TN-C-S: что нужно знать до начала работ

Прежде чем планировать группы и подбирать автоматику, стоит разобраться с тем, что приходит в квартиру «сверху» — с системой заземления в доме. Именно от неё зависит, будет ли защитное отключение работать корректно или останется формальностью.

В большинстве панельных домов советской постройки действует система TN-C: нулевой рабочий и нулевой защитный проводники объединены в один провод PEN на всём протяжении от трансформаторной подстанции до квартиры. В таких домах в этажном щитке нет отдельной шины заземления — только ноль и фаза. Розетки с заземляющим контактом в этой схеме по факту ни к чему не подключены, а корпуса приборов не защищены от пробоя.

Современная норма — система TN-C-S, при которой разделение проводника PEN на отдельные PE (защитный) и N (рабочий) происходит во вводном устройстве здания. После точки разделения по квартире идут три провода: фаза, ноль и заземление. Именно эта схема позволяет УЗО корректно фиксировать утечку тока и отключать линию до того, как ток пройдёт через человека.

Что делать, если дом старый и разделения PEN нет? Первое и главное — не заземлять розетки на трубы отопления, водоснабжения или арматуру стен. Это крайне опасно: при аварии на корпусе прибора окажется потенциал, который передастся по трубам соседям. В такой ситуации прокладывают трёхжильный кабель от щитка до каждой розетки, но третью жилу (PE) оставляют неподключённой в этажном щите до тех пор, пока управляющая компания не выполнит модернизацию стояка с разделением PEN. Когда это произойдёт, достаточно будет подключить свободные жилы PE к новой шине заземления — без вскрытия стен и замены кабелей.

Ещё один момент, который часто упускают: при системе TN-C-S нулевой и защитный проводники после точки разделения категорически запрещено соединять повторно. Если в квартирном щитке перемычкой объединить шины N и PE, защита перестанет работать, а на корпусах приборов при обрыве нуля может появиться напряжение. Поэтому в щитке всегда должны быть две раздельные шины: одна для нуля, другая для заземления.

Кабель и защита: как они связаны между собой

В жилых помещениях применяют медный кабель марки ВВГнг-LS — с виниловой изоляцией, не распространяющий горение и с пониженным дымовыделением. Использование алюминиевых жил в квартирной проводке запрещено с 2017 года. Сечение выбирают исходя из допустимого длительного тока по ПУЭ: для осветительных линий достаточно 1,5 мм², для розеточных групп — 2,5 мм², для духового шкафа или бойлера — 4 мм², для варочной панели — 6 мм². Вводной кабель в квартиру с электроплитой — не менее 10 мм².

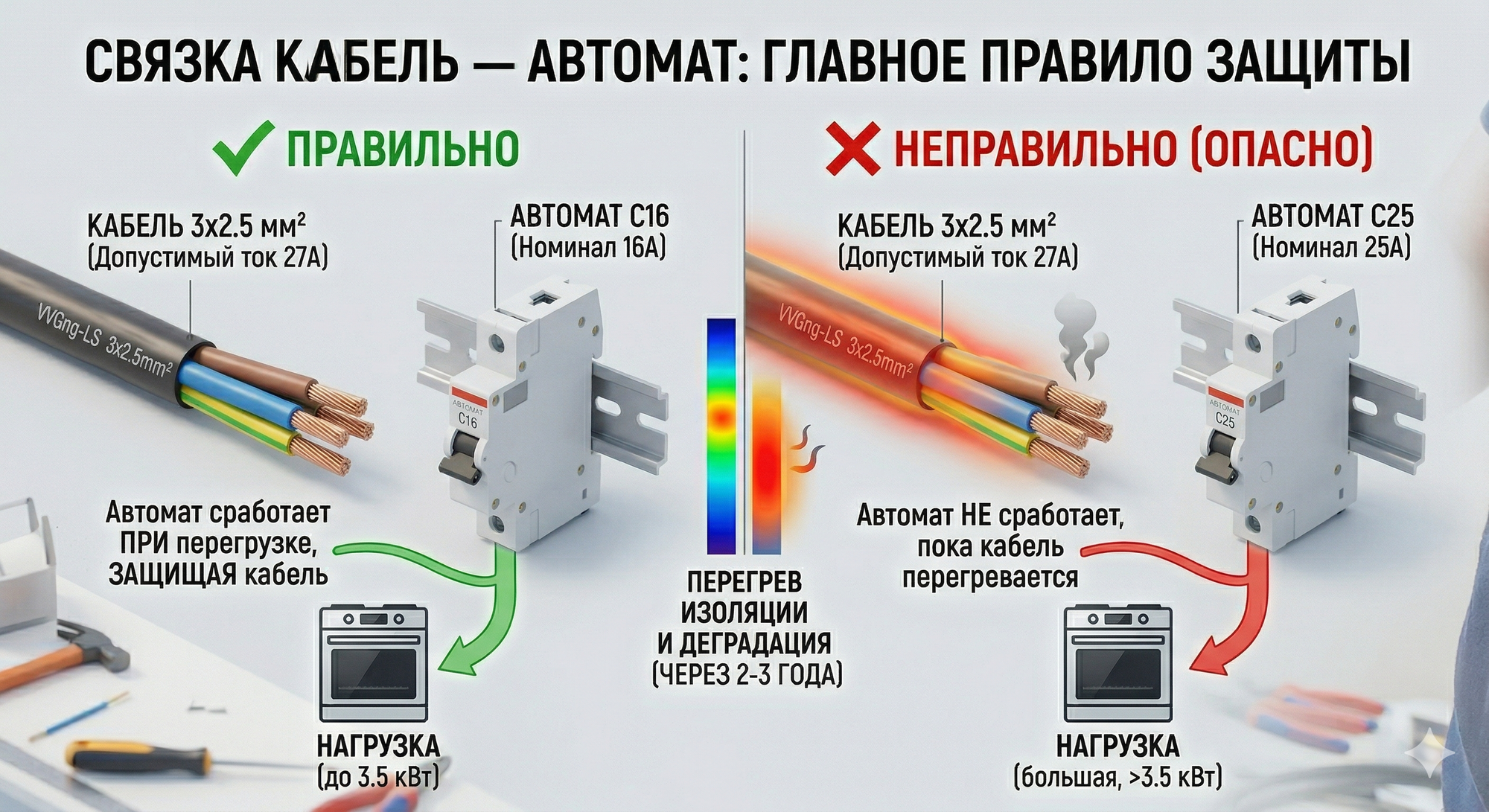

Здесь важно понять ключевую логику: автоматический выключатель защищает не прибор, а кабель. Его номинал должен быть меньше допустимого тока проводника, чтобы защитный аппарат сработал раньше, чем перегреется изоляция. Жила сечением 2,5 мм² допускает длительную нагрузку до 27 А — и её пара это автомат на 16 А. Поставить на тот же проводник аппарат на 25 А — значит лишить кабель защиты: при токе 24–26 А изоляция будет постепенно деградировать, а автоматический выключатель будет молчать, его номинал формально не превышен. Это одна из самых распространённых ошибок, которую обнаруживают уже после возгорания.

На характеристику срабатывания тоже обращают внимание. Буква C на корпусе означает мгновенное отключение при 5–10-кратном превышении тока — это универсальный вариант для розеточных групп и бытовой техники. Характеристика B (3–5-кратное) применяется для осветительных цепей и чувствительной электроники. Характеристика D в жилых помещениях не нужна.

УЗО: где обязательно, где желательно и чем отличаются уставки

Устройство защитного отключения реагирует на дисбаланс токов в линии — ситуацию, когда часть тока «ушла» не туда, например через тело человека. Время срабатывания — 20–30 миллисекунд, до того как ток успеет нанести биологический вред. По нормам ПУЭ (п. 7.1.71) защита с помощью УЗО обязательна для всех розеточных групп с номиналом до 20 А. На практике это означает: все розетки в квартире должны находиться под такой защитой.

Уставка тока утечки 30 мА — стандарт для большинства жилых помещений. Для ванных комнат и детских нередко используют более чувствительные аппараты на 10 мА, хотя на длинных линиях они склонны к ложным срабатываниям. На вводе в щиток ставят противопожарное УЗО с уставкой 100–300 мА: оно не защищает человека, но отключит питание при значительной утечке в проводке до начала возгорания.

Дифференциальный автомат совмещает функции автоматического выключателя и УЗО в одном корпусе шириной 2 модуля вместо 3. В тесных щитках на 12–18 мест это единственный способ разместить нужное количество защитных аппаратов. В просторных щитках на 36 модулей удобнее ставить раздельно: при срабатывании сразу понятно, что случилось — перегрузка или утечка.

Хорошая практика — разделить квартиру минимум на две-три защитные зоны, подключив каждую через собственное УЗО. При едином аппарате на всю квартиру любая утечка обесточивает всё сразу, включая холодильник, видеонаблюдение и охранную сигнализацию.

Этапы монтажа: что за чем идёт и почему порядок важен

Электромонтаж в квартире — это не один день работы, а последовательность этапов, каждый из которых зависит от предыдущего. Нарушение порядка приводит к переделкам: положили плитку — а за ней забытая распаечная коробка, залили стяжку — а кабель тёплого пола не проверили.

Первый этап — разметка. Электрик размечает на стенах трассы кабелей, расположение розеток, выключателей, распределительных коробок и щитка. На этом шаге заказчик согласовывает расстановку мебели и техники, потому что после штробления менять позиции розеток — это вскрывать стены заново. Высота розеток в жилых комнатах — 30 см от чистового пола, выключателей — 90 см. Для кухонного фартука розетки размещают на высоте 110–115 см, для вытяжки — 200–210 см. Эти значения не догма, но отступление от них должно быть осознанным.

Второй этап — штробление и прокладка. Штробы нарезают строго вертикально или горизонтально — никогда по диагонали. Это не эстетика, а безопасность: через несколько лет, вешая полку, вы или следующий владелец квартиры будет ориентироваться на логику «провод идёт вертикально от розетки или горизонтально от распредкоробки». Диагональная трасса — это гарантированный гвоздь в кабель через год-другой. Кабель прокладывают в гофротрубе: она упрощает замену проводника в будущем и обеспечивает дополнительную механическую защиту.

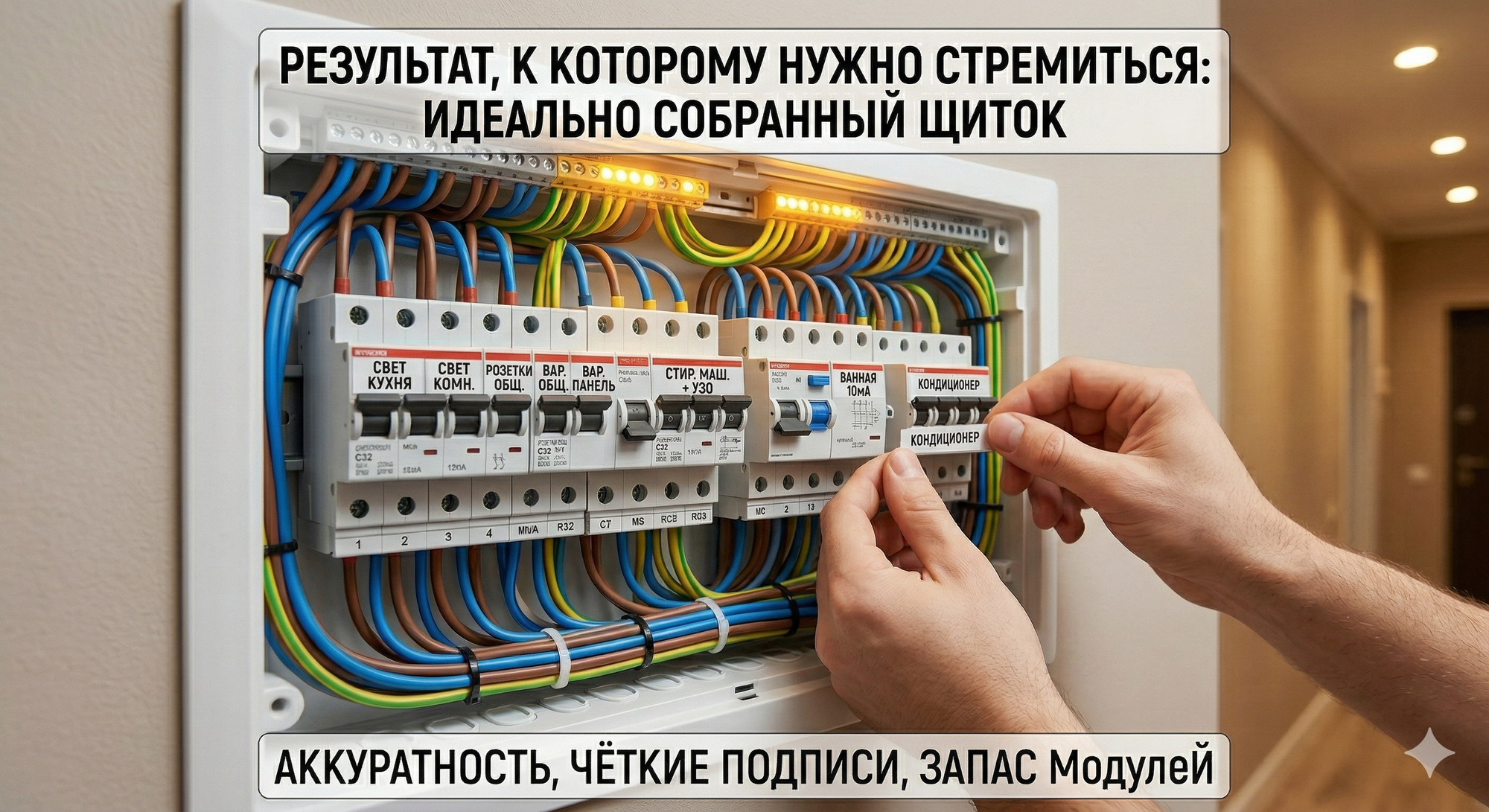

Третий этап — сборка щитка. Автоматы, УЗО и шины монтируют после прокладки всех кабелей, когда известны реальные длины линий и их маркировка. Щиток собирают с подписью каждой линии: «кухня розетки», «ванная», «спальня свет» — не номерами, а понятными названиями. Через пять лет ни один человек не вспомнит, что значит «группа 7».

Четвёртый этап — прозвонка и проверка изоляции. До того как штробы заделают штукатуркой, каждую линию проверяют мультиметром на отсутствие короткого замыкания и мегаомметром на сопротивление изоляции. Если на этом этапе обнаружится повреждённый кабель, его замена обойдётся в час работы. После штукатурки и чистовой отделки — в несколько дней и ощутимую сумму.

Пятый этап — установка механизмов. Розетки, выключатели, светильники монтируют уже после чистовой отделки: покраски стен, поклейки обоев, укладки плитки. Рамки и клавиши ставят в последнюю очередь, чтобы маляры их не заляпали.

Типичные ошибки: чем они заканчиваются на практике

Теория — это хорошо, но лучше всего учат чужие ошибки. Вот что встречается чаще всего и к чему это приводит.

Первая ошибка — розетки и свет на одном автомате. Ситуация: в розетку на кухне включили чайник и микроволновку одновременно, автомат выбило — и квартира осталась в полной темноте. В коридоре нет окон, фонарик на телефоне разряжен, щиток в прихожей за шкафом. Мелочь, но неприятная. А если в доме маленький ребёнок или пожилой человек — уже небезопасная.

Вторая ошибка — автомат 25 А на кабель 2,5 мм². Логика владельца обычно звучит так: «У меня мощная техника, нужен автомат побольше». В действительности автомат побольше не даёт больше мощности — он просто перестаёт защищать проводник. Кабель сечением 2,5 мм² при токе 25 А работает на пределе. Изоляция нагревается, со временем становится хрупкой и трескается. Когда кабель замурован в стене, проблема не видна до тех пор, пока не начнёт выбивать УЗО без видимой причины или пока в стене не произойдёт замыкание.

Третья ошибка — одно УЗО на всю квартиру. Формально требование защиты выполнено. Но на практике любая минимальная утечка — из-за старого удлинителя, влаги в розетке на балконе или микроповреждения кабеля в стене — обесточивает всё: свет, холодильник, роутер, домофон, охранную систему. Владелец приходит домой после отпуска, а в холодильнике две недели нет электричества.

Четвёртая ошибка — скрутки вместо клеммников. До сих пор встречается, особенно если работы выполнял «знакомый, который разбирается». Медь с медью ещё ладно, но медь с алюминием — электрохимическая пара, которая корродирует во влажной среде. Контакт ослабевает, сопротивление растёт, место соединения начинает греться. Нормативно допустимый способ — клеммники Wago, опрессовка гильзами или сварка. Изолента и «так всю жизнь делали» — не аргумент.

Пятая ошибка — отсутствие схемы. Электрик закончил работу, получил деньги и ушёл. Схемы нет. Через три года нужно добавить розетку или найти повреждённый кабель — и начинается детектив с индикаторной отвёрткой и простукиванием стен. Схема электропроводки с указанием расположения распредкоробок — это документ, который должен остаться у владельца квартиры наравне с ключами.

Как принимать работу: на что смотреть до того, как стены закроют

Приёмка электромонтажных работ — момент, когда ещё можно всё исправить без существенных затрат. После штукатурки и чистовой отделки любое исправление превращается в мини-ремонт. Поэтому проверять нужно именно на этапе открытых штроб и собранного щитка — до заделки стен.

Начать стоит с визуального осмотра. Кабель должен лежать в гофротрубе на всём протяжении трассы, а не только на видимых участках. Гофра не должна быть пережата, смята или надорвана. В каждой гофре — один кабель, не два и не три. Штробы — вертикальные или горизонтальные, без диагоналей. Подрозетники установлены по уровню и не шатаются.

Далее — щиток. Каждая линия подписана понятным языком. Автоматы и УЗО соответствуют проекту или согласованной схеме. Провода в щитке уложены аккуратно, без натяжения и без избыточных петель, которые мешают обслуживанию. Фаза подключена на верхний контакт автомата, отходящая линия — на нижний. Шины N и PE разделены.

После визуального осмотра — проверка инструментом. Электрик должен при заказчике прозвонить каждую линию: убедиться, что нет короткого замыкания и что кабель не повреждён при прокладке. Сопротивление изоляции, измеренное мегаомметром, должно составлять не менее 0,5 МОм для каждой линии. Если электрик отказывается делать замеры при вас или говорит, что «это лишнее» — это повод насторожиться.

Отдельно стоит проверить работу УЗО. На каждом устройстве есть кнопка «Тест» — при нажатии аппарат должен мгновенно отключиться. Если не отключается — устройство неисправно или неправильно подключено. Тестирование кнопкой рекомендуется повторять раз в месяц на протяжении всего срока эксплуатации.

По завершении приёмки у заказчика на руках должны остаться: схема электропроводки с указанием трасс, расположения распредкоробок и щитка; перечень установленных аппаратов защиты с номиналами; акт скрытых работ или хотя бы фотографии всех штроб с уложенным кабелем до заделки. Фотографии — это минимум, который ничего не стоит, но может сэкономить десятки тысяч рублей в будущем.
