Толщина стяжки для тёплого пола: слой над трубой и общая высота

Короткий ответ: для обычной цементно-песчаной или бетонной стяжки с трубами водяного тёплого пола СП 29.13330.2011 требует, чтобы общая толщина стяжки была минимум на 45 мм больше диаметра трубы. Для трубы 16 мм это не менее 61 мм от основания под трубой до верха стяжки, то есть около 45 мм над верхом трубы, если она лежит непосредственно на основании. Для фирменных тонкослойных, наливных и сухих систем берут значение из технической документации конкретной системы и проекта.

Рассчитать объём, массу и мешки смеси по принятой толщине

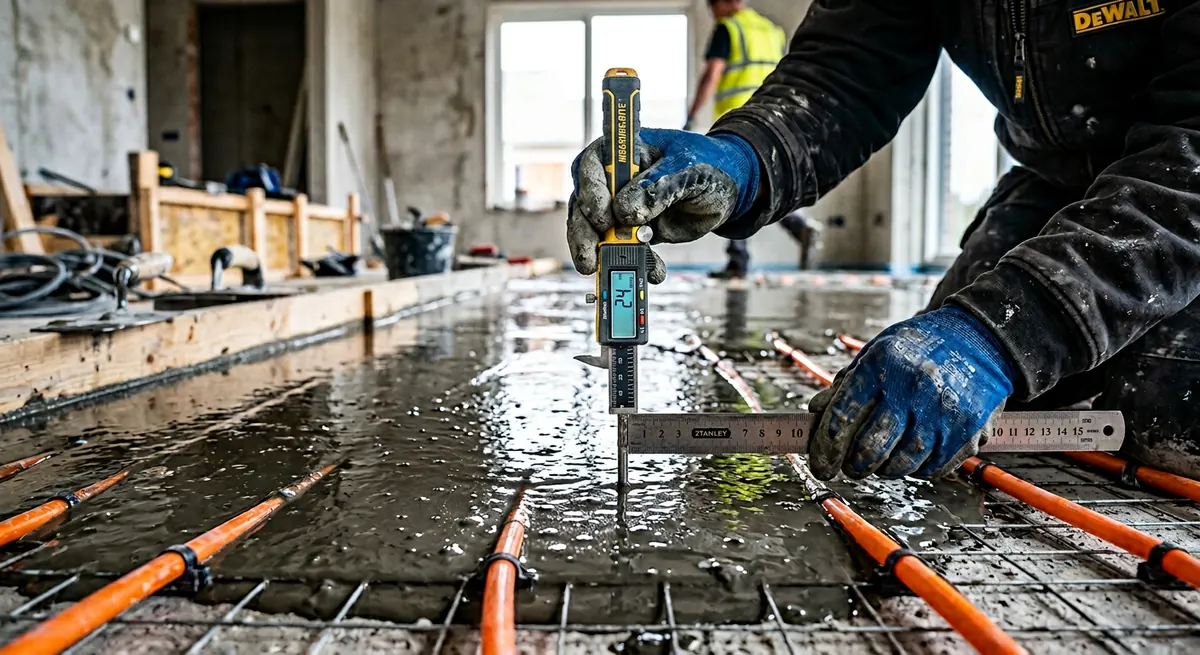

Не путайте два размера

Фраза «толщина стяжки тёплого пола» может означать разные величины:

• общую толщину стяжки — от нижней границы слоя до его поверхности;
• слой над трубой или кабелем — от верхней точки нагревательного элемента до поверхности.

Для трубы 16 мм и защитного слоя 45 мм общая толщина в месте прокладки трубы получается 61 мм. Теплоизоляция, монтажная плита, плиточный клей и напольное покрытие в эти 61 мм не входят: это отдельные слои конструкции пола.

Толщина стяжки водяного тёплого пола

Пункт 8.2 СП 29.13330.2011 «Полы» говорит именно о толщине стяжки для укрытия трубопроводов, в том числе в обогреваемых полах: она должна быть не менее чем на 45 мм больше диаметра трубы. Поэтому для распространённых диаметров получается такой базовый ориентир:

Наружный диаметр трубы	Слой над трубой	Общая толщина стяжки
16 мм	не менее 45 мм	не менее 61 мм
17 мм	не менее 45 мм	не менее 62 мм
20 мм	не менее 45 мм	не менее 65 мм

Таблица относится к традиционной монолитной цементно-песчаной или бетонной стяжке. Она не заменяет расчёт всей конструкции: на итоговую высоту влияют прочность основания и утеплителя, нагрузка, тип смеси, положение трубы, швы и требования изготовителя системы.

У производителей встречаются собственные системные решения. Например, в инструкции Uponor для сплошной стяжки указан диапазон покрытия над трубой 35–70 мм, а толщину ангидритных смесей производитель предлагает определять по документации смеси. Такое значение нельзя автоматически переносить на другую трубу, смесь или объект: сначала проверяют применимость системы и требования проекта в России.

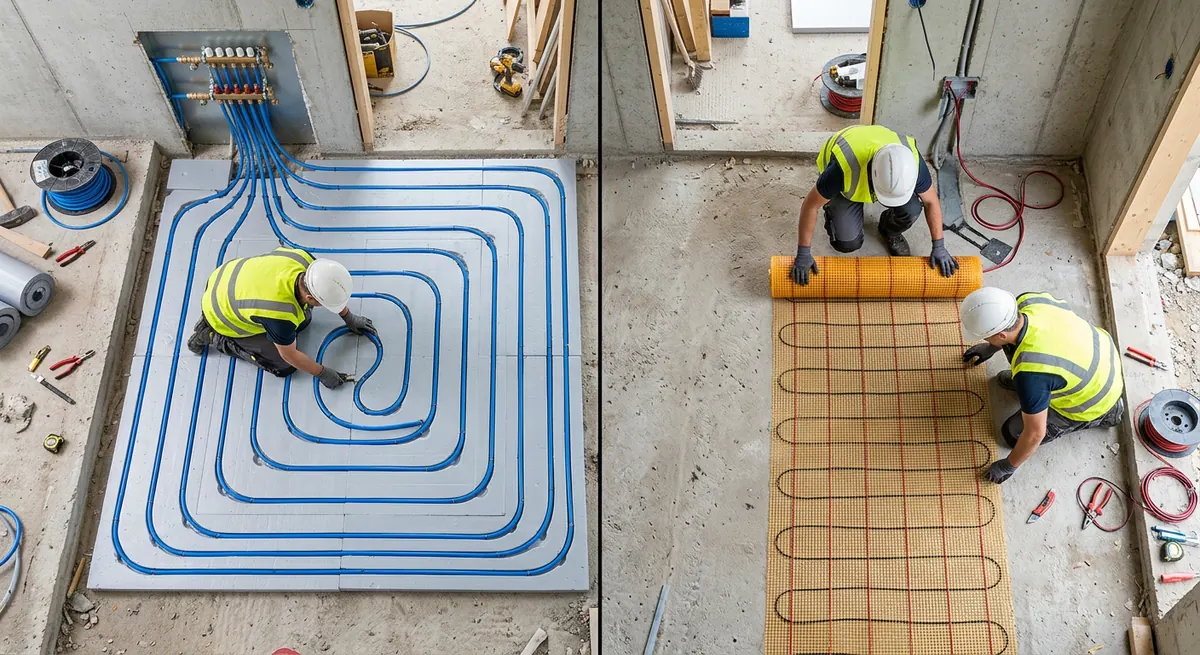

Кабель и нагревательный мат — это разные конструкции

Для электрического пола нет одного числа, подходящего любому кабелю и мату. Толщина зависит от диаметра нагревательного элемента и способа монтажа. В документации DEVI, например, для отдельных тонких кабелей и матов указана конструкция от 10 мм, а для более толстых кабелей — от 30 мм. Это параметры конкретных изделий, а не общая норма для всех электрических полов.

Нагревательный мат часто укладывают в слой плиточного клея или тонкого ровнителя, если такой монтаж прямо разрешён инструкцией производителя. Кабель, рассчитанный на стяжку, укладывают на предусмотренной изготовителем глубине. Инфракрасную плёнку нельзя замуровывать в мокрую стяжку или плиточный клей, если конкретная система для этого не предназначена.

Меняет ли плитка или ламинат толщину стяжки

Финишное покрытие не отменяет требования к самой стяжке. Плитка хорошо проводит тепло, но её толщина и слой клея считаются отдельно. Для ламината, паркета, винила и ковролина дополнительно проверяют допустимую температуру поверхности и тепловое сопротивление покрытия по паспорту производителя.

Поэтому формула «под плитку можно сделать тоньше» опасна: уменьшать конструктивный слой только из-за хорошей теплопроводности покрытия нельзя.

Пример расчёта материала

Комната площадью 20 м², труба 16 мм, принята общая толщина стяжки 65 мм. Чистый геометрический объём слоя:

20 × 0,065 = 1,30 м³.

Это ещё не количество мешков: нужно выбрать материал, учесть его паспортную плотность или расход, технологический коэффициент и фасовку. В калькуляторе стяжки укажите именно полную принятую толщину 65 мм — он отдельно покажет объём, массу и количество упаковок к покупке.

Длину трубы, число контуров и предварительную комплектацию считают отдельно в калькуляторе водяного тёплого пола. Он не заменяет теплотехнический и гидравлический проект.

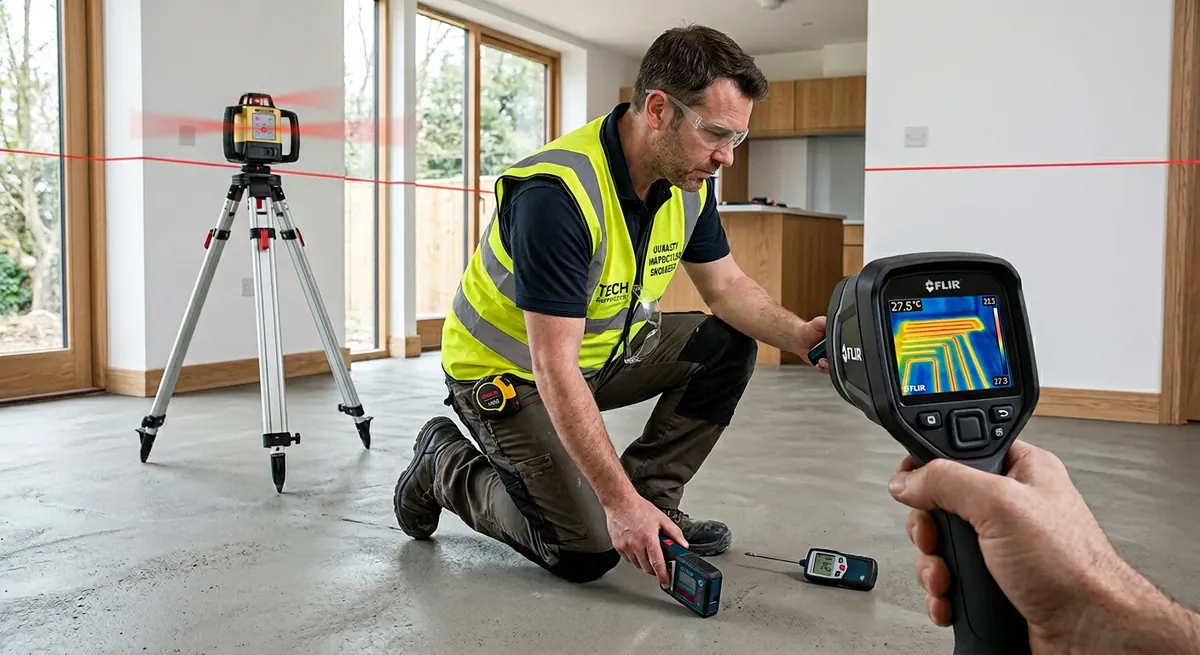

Что проверить до заливки

1. Зафиксировать конструкцию пола и два размера: общую толщину и слой над трубой или кабелем.
2. Сверить проект с инструкциями системы тёплого пола и выбранной смеси.
3. Проверить прочность и ровность основания, теплоизоляцию и крепление труб или кабеля.
4. До заливки испытать водяные контуры давлением, а электрический пол — по инструкции изготовителя с измерением сопротивления.
5. Предусмотреть краевые и температурно-усадочные швы по проекту; СП 29.13330.2011 ограничивает расстояние между температурно-усадочными швами монолитной стяжки шестью метрами.
6. Выдержать срок набора прочности и запускать нагрев постепенно по регламенту смеси и системы.

Источники и границы применения

• СП 29.13330.2011 «Полы» с действующими изменениями, пункты 8.1–8.14.
• Uponor: Screed and Concrete Floors — пример требований производителя водяной системы.
• DEVI: electric heating cables and mats — пример различий между электрическими системами.

Если проект, техническое свидетельство системы или паспорт смеси задаёт дополнительные требования, учитывать нужно весь комплект документов, а не одно число из обзорной статьи.
